Vil en industriel ventilator køle et rum? Fakta på motorniveau, luftstrømsmatematik og købstjek

Vil en industriel ventilator køle et rum? Svaret på én linje

Ja, en industriel ventilator vil afkøle et rum, og den vil normalt gøre det med en brøkdel af den elektricitet, et klimaanlæg har brug for. Det, der ændrer sig, er ikke lufttemperaturen, men den hastighed, hvormed varmen forlader menneskets hud. I et 6 m x 5 m x 3,5 m værksted holder en 750 mm aksial ventilator, der bevæger sig omkring 18.000 m3/h, folk til at arbejde komfortabelt ved et vægtermometer på 30 grader Celsius, en temperatur, hvor stillestående luft føles undertrykkende inden for få minutter.

Grænsen er værd at angive klart før alt andet: fans flytter varme, de ødelægger den ikke. Hvis rummet er forseglet, og ventilatoren er den eneste maskine, der kører inde i det, tilfører motorens egne tab varme til luften. Selv da, målt på personen, leverer en ventilator i korrekt størrelse stadig en følelsesmæssig komfortforøgelse på omkring 3 til 5 grader Celsius. Derfor køles værksteder, pakkehaller, læssepladser, svejsekabiner og lagergange først ved luftbevægelse og derefter ved køling.

Tre tal afgør, om svaret for dit værelse er ja eller nej: lufthastigheden, der rent faktisk når frem til mennesker, antallet af luftskift i timen og den relative luftfugtighed. Skub den første over 1 m/s og den anden over 10 ACH, og i de fleste tørre eller tempererede klimaer vil en industriel ventilator bære hele kølebelastningen alene.

Hvordan bevægende luft frembringer en kølende effekt på menneskelig hud

Komfortkøling fra en ventilator er bygget på to fysiske veje, der arbejder på samme tid. Den første er konvektion. I stille luft ligger den konvektive varmeoverførselskoefficient på menneskelig hud omkring 3 til 4 W/m2K. Hæv lufthastigheden til 2 m/s, og den stiger til ca. 8 til 12 W/m2K. På tværs af en kropsoverflade på omkring 1,8 m2 svarer den forskel til flere hundrede watt ekstra varme, der forlader kroppen hver time.

Den anden vej er fordampning. Sved, der fordamper, fjerner omkring 2.400 kJ pr. liter. Stadig luft fanger et mættet mikrolag af fugt mod huden, så sveden sidder der og laver ingenting. Luft i bevægelse erstatter det lag kontinuerligt, og kroppen mister varme gennem en rute, der overhovedet ikke har noget med lufttemperaturen at gøre.

Hvad standarderne siger om forhøjet lufthastighed

ASHRAE Standard 55 behandler forhøjet lufthastighed som en legitim komfortstrategi. Med passagerstyret luftbevægelse kan den acceptable komforttemperatur i et rum hæves med ca. 2,5 til 3 grader Celsius ved omkring 1,2 m/s lufthastighed og mere ved højere hastigheder. Rent praktisk betyder dette, at et fabriksgulv, der ellers ville have brug for mekanisk nedkøling ved 28 grader Celsius, kan forblive produktivt ved 31 grader Celsius, når luften bevæger sig ordentligt.

Kæden betyder mere end ventilatoren

Motor, klinge, lufthastighed, komfort. Kæden er kun så stærk som dens svageste punkt. En højeffektiv motor, der driver en dårligt hældende klinge, producerer støj uden kast. En veldesignet klinge drevet af en motor, der taber hastighed under belastning, giver komfortable første fem minutter og skuffende næste fem timer. Når købere spørger, hvorfor en 750 mm blæser udkonkurrerer en anden med samme navnepladeeffekt, er denne kæde normalt svaret.

Hvorfor termometeret ikke bevæger sig: Varmebalance inde i et lukket rum

Hver watt elektricitet en ventilator bruger bliver til sidst varme inde i bygningen. En 1,1 kW industriblæser er derfor også en 1,1 kW varmelegeme, cirka 3.750 BTU/t. I et lukket rum uden udstødningsvej akkumuleres denne energi, og lufttemperaturen kan stige med 0,5 til 1,5 grader Celsius i løbet af de første to timers drift, selv mens beboerne føler sig køligere.

I det øjeblik blæseren bruges til at udsuge luft, vender billedet. Varm luft forlader rummet, udendørs- eller korridorluft erstatter den, og den faktiske temperatur falder. Et afbalanceret tilførsel-og-udtræk-arrangement stabiliserer dette fald i stedet for at lade det drive. Derfor kan den samme blæser være en komfortenhed i én installation og en ægte temperaturreguleringsenhed i en anden.

Læs tabellen fra personen, der står i luftstrømmen, ikke sensoren på væggen. Et termometer fortæller, hvad rummet indeholder. En menneskekrop fortæller, hvad den oplever. Begge læsninger er korrekte, og begge beskriver forskellige ting.

Airflow Math: CFM, rumvolumen og luftændringer pr. time

Størrelsesberegningen er kort nok til at gøre på papir. I metriske enheder er den nødvendige luftstrøm i m3/h lig med rumvolumen i m3 ganget med målluftændringerne pr. time. I kejserlige enheder er påkrævet CFM lig med rumvolumen i kubikfod ganget med luftskift divideret med 60.

Tag en 10 m x 8 m x 4 m hal. Volumenn er 320 m3. Ved 10 luftskift i timen skal ventilatoren bevæge sig 3.200 m3/h, ved 20 ACH skal den bevæge sig 6.400 m3/h, og ved 30 ACH skal den bevæge sig 9.600 m3/h. For et besat produktionsområde med let aktivitet er 15 til 25 ACH det sædvanlige bånd. Opbevaring uden personer inde tåler langt mindre.

Typiske luftstrømsområder efter ventilatorklasse

Kasteafstand betyder lige så meget som volumen. En godt 750 mm aksial gulvventilator skubber en sammenhængende luftstråle ca. 15 til 25 m, før hastigheden falder til under 0,5 m/s. Ud over den afstand bevæger luften sig stadig, men det føles ikke længere som afkøling. Hvis den yderste ende af en 40 m hal har brug for komfort, slår to ventilatorer, der arbejder i samme retning, en større ventilator rettet mod den fjerneste væg.

Hvilken ventilatortype passer til hvilket rum

Fanklasser er ikke udskiftelige, og misforholdet viser sig normalt som enten spildte penge eller spildluft. En højhastigheds gulvventilator rettet mod et lavt lagerloft rører simpelthen varm luft ned på folkene under. En støjsvag loftsenhed i en svejsebugt udtager ikke noget.

Til rum, hvor mennesker står inden for få meter fra luftstrømmen, er en aksial enhed med et velafbalanceret blad og en kondensatordrevet motor det praktiske valg. For en 60 m lang reolgang vinder en stor loftsventilator med langsomme blade og en gearløs direkte-drevet motor på både støj og energi.

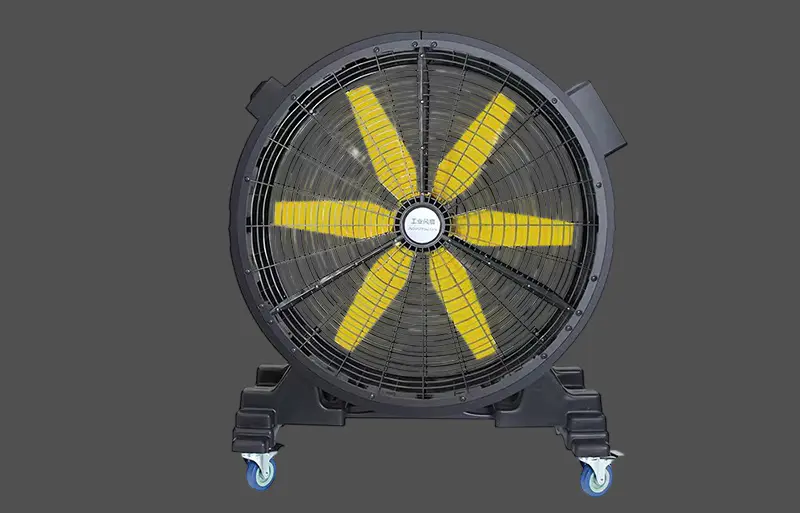

ZP-serien industriel dug- og køleventilator Mobil dugventilator til varme støberier, gårde og udendørspladser; centrifugal forstøvning og en stor tank køler åbne områder, hvor aircondition er upraktisk. Se produkt →

Motoren inde i blæseren bestemmer, om den virkelig køler

Købere sammenligner luftstrømstal på etiketten og åbner sjældent motorhuset. Det er der, den virkelige forskel sidder. To blæsere kan flytte den samme luftmængde på dag ét og afvige dramatisk med måned seks, fordi hastighedsstabilitet, termisk stigning og lejekvalitet alle bor inde i motoren.

Den praktiske konsekvens er enkel: En EC- eller trefasemotor, der holder sin hastighed mod en stigende omgivelsestemperatur, holder luftstrålen stabil under hele skift. En motor med skraverede poler i samme stel bremser langsomt op, mens den opvarmes, og den kølende effekt på gulvet forsvinder stille og roligt, uden at nogen opdager hvorfor. Designere, der planlægger ventilationsudstyr, arbejder normalt fra motoren og udad, ikke bladet indad.

Vi producerer mere end 10 millioner motorer om året på tværs af vaskemaskiner, emhætte, klimaanlæg, ventilatorer og ventilationsapplikationer, og de ventilatorprojekter, der tilfredsstiller slutbrugerne, er næsten altid dem, hvor motorkurven blev tilpasset til vingebelastningskurven på tegningsstadiet. Tvungen ventilationsudstyr lever eller dør på den tændstik. Hold, der specificerer ventilatormotorer tidligt i et projekt bruger generelt mindre tid på at rette klager over svag luftstrøm senere.

Industriel ventilator versus klimaanlæg: Belastning, pris og komfort

Ventilatorer og køling løser forskellige problemer, og at sammenligne dem på temperatur alene giver et forkert køb. Den sammenligning, der betyder noget, dækker over, hvad hvert system gør ved et rum, hvad det koster at køre, og hvor godt det håndterer støv, dampe og åbne døre.

Hybrid-arrangementet er normalt det smarteste: en industriel ventilator bærer den generelle komfortbelastning over et stort volumen, mens en mindre airconditioneret zone håndterer kvalitetskontrolrum, elektronikbænke eller serveralkover, hvor temperatur og fugtighed skal holdes inden for tolerance. Denne opdeling holder kapitaludgifterne koncentreret, hvor det faktisk ændrer virksomhedens output.

Fordampningskøling: Når det ikke er nok at flytte luft alene

Der er en klar skillelinje. Under omkring 50 procent relativ luftfugtighed sænker en fordampningskøler den reelle lufttemperatur med 5 til 12 grader Celsius, fordi vand absorberer latent varme, når det fordamper ind i luftstrømmen. Over 65 procent luftfugtighed tilfører den samme maskine fugt og leverer næsten ingenting. En ventilator derimod opfører sig konsekvent under begge forhold, fordi den aldrig er afhængig af fordampning til rumluften.

Til tørre indlandsværksteder giver mobile fordampningsenheder med EC-motorer det tætteste på ægte aircondition uden kølemiddel, og de kan rulles fra bugt til bugt, efterhånden som arbejdet skifter. For fugtige kystområder bør beslutningen forblive med luftbevægelse og udsugningsventilation, med køling kun forbeholdt kritiske rum.

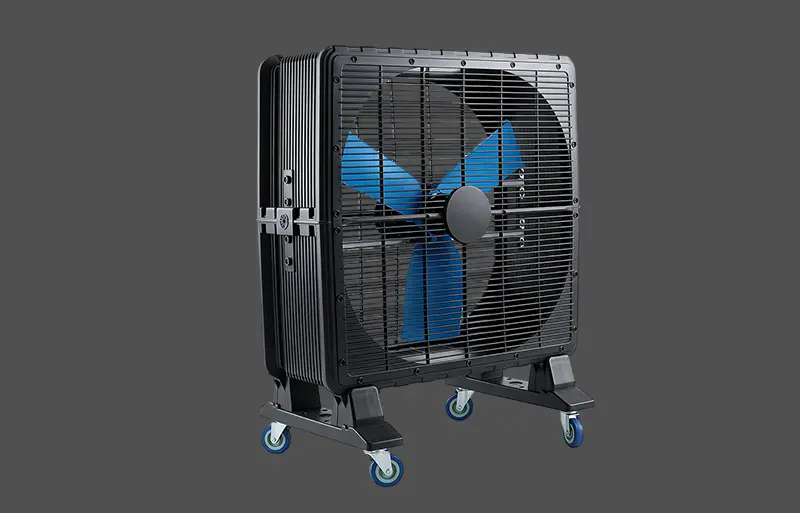

Mobil industriel fordampningsluftkøler med EC-motor Leverer 10.000 m³/t gennem en 650 mm klinge og EC-motor med 7-trins kontrol og hjul til bay-to-bay køling på værksteder. Se produkt →

To designdetaljer adskiller en god fordampningsenhed fra en middelmådig: pudearealet i forhold til luftstrømmen, og om motoren holder sin hastighed, når puden belastes med støv og mineralskala. En større pude ved lavere fladehastighed mætter luften mere effektivt, og en hastighedsstabil EC-motor holder leveringen konstant over en hel sæsons brug.

Størrelsestjekliste: Ni tal, der skal indsamles, før du køber

Købere, der samler disse ni tal, før de kontakter en leverandør, ender sjældent med den forkerte ventilator.

1. Rumlængde, bredde og fri højde, så volumen kan beregnes i kubikmeter.
2. Belægningsmønster, herunder om folk står i luftstrømmen eller arbejder ved faste bænke.
3. Interne varmekilder i kilowatt, herunder presser, ovne, svejsesæt og lysbelastning.
4. Mål luftskift pr. time for aktivitetsniveauet, normalt 10 til 30 for besatte arbejdsområder.
5. Relativ luftfugtighedsinterval over året, som afgør, om fordampningskøling er levedygtig.
6. Tilgængelig strømforsyning, enfaset eller trefaset, og om et drev med variabel hastighed er acceptabelt.
7. Støjloft i dB(A) ved nærmeste opholdsposition, målt eller estimeret.
8. Monteringsbegrænsninger, såsom vægtykkelse, loftstruktur, spærafstand og gaffelløfterafstand.
9. Driftscyklus i timer pr. dag og dage pr. år, hvilket sætter den krævede motorlevetid og lejeklasse.

Giv disse ni svar til enhver kompetent fanleverandør, og udvalget indsnævres til to eller tre kandidater med det samme. Spring dem over, og samtalen bliver en række gæt, der normalt ender i en overdimensioneret gulvventilator og en utilfreds site manager.

Placering og installationsregler, der bestemmer resultatet

To identiske ventilatorer installeret to meter fra hinanden i forskellige positioner kan producere komfortniveauer, der adskiller sig med en hel ventilatorstørrelse. Position afgør, om luft når frem til mennesker, om den kortslutter tilbage til indsugningen, og om motoren bliver varm.

• Placer ventilatoren, så dens luftstråle fejer hen over opholdszonen i kropshøjde, ikke over hovedhøjde.
• Hold mindst 1,5 til 2 m fri foran indtaget for at undgå turbulens og støj.
• Udsugningsventilatorer skal trække luft gennem rummet, ikke blæse luft ind i det, så varme og dampe forlader bygningen.
• Sørg for en makeup-luftvej på mindst 80 procent af udsugningsområdet, ellers vil ventilatoren gå i stå mod undertryk.
• Undgå at montere en vægventilator, hvor den udgående luft straks trækkes tilbage gennem et nærliggende vindue.
• For lange haller skal du arrangere to eller tre ventilatorer i serie langs gangen i stedet for en stor enhed i den ene ende.
• Hold motorer væk fra direkte strålevarme fra ovne og ovne, eller nedsæt isoleringsklassen og lejefedtet i overensstemmelse hermed.
• Brug fleksible beslag eller gummipuder, hvor strukturbårne vibrationer kan komme ind i et letvægtstag.

Udtræksapplikationer er de mest følsomme over for installationskvalitet. En vægventilator beregnet til røgfjernelse skal overvinde statisk tryk fra lameller, kanalføringer og snavsede gitre, og denne belastning bæres udelukkende af motoren. Enheder bygget med industrielle udstødningsventilatorer klassificeret til kontinuerlig drift og udstyret med termisk beskyttelse, overlever disse forhold langt bedre end enheder til generelle formål lånt fra et husholdningsdesign.

Støj-, vibrations- og lejekvalitet

Støj er den mest almindelige årsag til, at en funktionel installation bliver slukket. Det kommer fra tre kilder, der skal håndteres separat: støj fra knivspidser, elektromagnetisk motorstøj og leje- eller strukturvibrationer.

Balancegraden er den stille bestemmende faktor her. En ventilatorrotor afbalanceret til en stram resterende ubalance vil køre jævnt ved 1.400 rpm og holde i årevis. Den samme rotor med en løsere balancetolerance overfører vibrationer til lejer, beslag og tagpaneler, og det resulterende slid viser sig først som støj målt ved 3 m.

Fugtighed, varmekilder og sæsonbestemte driftscyklusser

Sommerkøling er den oplagte driftscyklus, men industriventilatorer vælges ofte til helårsventilation, og det ændrer motorspecifikationen. Kondens inde i et motorhus under temperatursvingninger forår og efterår angriber isolationsmodstand og lejefedt. Fuldt lukkede vandtætte motorer med IP55 eller højere beskyttelse er det rigtige svar til vaskerier, fødevareforarbejdningsområder, bilvaskehaller og kystområder.

Varmekildens tæthed flytter også balancen. Et rum med 30 kW installeret maskinvarme har brug for ægte udsugningsluftstrøm, ikke recirkulation, fordi en ventilator, der kun omrører luften, i sidste ende vil levere varmere luft tilbage til de mennesker, der har brug for aflastning. Som en tommelfingerregel kræver hver kilowatt intern varmebelastning ca. 300 m3/h udeluft for at holde rummet inden for et par grader af omgivelsestemperaturen under tempererede forhold.

Strømforsyning, hastighedskontrol og elektrisk beskyttelse

Enkeltfasede 220 til 240 V ved 50 eller 60 Hz dækker de fleste bærbare og vægmonterede industriventilatorer med kondensatordrevne designs, der giver pålideligt startmoment på en standard indenlandsk forsyning. Trefasede forsyninger over omkring 1,5 kW giver langt mere mening for faste installationer, fordi motoren er mindre, køligere og lettere at beskytte.

Hastighedskontrol fortjener opmærksomhed før køb snarere end efter. Tapped-speed PSC-motorer giver to eller tre fikspunkter og kan ikke dæmpes på en triac-controller uden overophedning. EC-motorer accepterer et 0-10 V-signal og holder den valgte hastighed under belastning. Trefasede motorer opfører sig bedst med et korrekt frekvensomformer indstillet til den korrekte V/f-kurve. Termisk beskyttelse, hvad enten det er en indbygget termisk forbindelse eller et eksternt overbelastningsrelæ, skal betragtes som obligatorisk på enhver ventilator, der kører uden opsyn.

Vedligeholdelsesinterval og forventet motorisk levetid

En velspecificeret ventilator skal levere mellem 20.000 og 40.000 driftstimer før første lejeservice, hvilket for en enkeltskiftsdrift er et sted mellem otte og femten år. Det liv afhænger næsten udelukkende af tre ting: lejesmøring, knivens renhed og viklingstemperatur.

• Gensmør ærmer eller kuglelejer hver 2.000 til 3.000 driftstimer, hvis designet tillader det.
• Rengør klinger og afskærmninger kvartalsvis i støvede omgivelser, fordi et 1 mm støvlag kan skære luftstrømmen mærkbart.
• Kontroller kondensatorkapacitansen årligt på PSC-motorer; en drivende kondensator reducerer drejningsmomentet og øger motortemperaturen.
• Mål isolationsmodstand en gang om året og undersøg alt under 1 megaohm.
• Optag lydniveauet på et fast punkt, da en stigning på 3 dB(A) normalt signalerer et lejeproblem, der er værd at løse tidligt.

Motorer i vores egen produktion gennemgår den samme disciplin: vikling, lakering, afbalancering og afsluttende belastningstest på hver enhed før pakning. Det er den mindst glamourøse del af ventilatorfremstilling og den del, der afgør, om en kunde stadig er tilfreds i den femte brugssommer.

Ofte stillede spørgsmål

Sænker en industriventilator den faktiske rumtemperatur?

Ikke af sig selv i et lukket rum. Det køler mennesker gennem konvektion og svedfordampning. Rumtemperaturen falder kun, når ventilatoren udsuger varm luft, og udeluft erstatter den, eller når en fordampningskøler tilføjer vandfordampning til luftstrømmen.

Hvor meget luftstrøm skal jeg bruge til et værelse?

Multiplicer rumvolumen i kubikmeter med målluftskiftet pr. time. Et 105 m3 kontor eller værksted ved 20 luftskift har brug for ca. 2.100 m3/h, hvilket en enkelt 450 til 600 mm aksial ventilator kan levere komfortabelt.

Er en industriventilator billigere at køre end et klimaanlæg?

Ja, med stor margen. En 1,1 kW blæser, der kører i ti timer, bruger omkring 11 kWh. Et sammenligneligt airconditioneret område ville typisk have brug for tre eller flere enheder med 3,5 kW kølekapacitet, og den samlede indgangseffekt ville være flere gange højere for det samme gulvareal.

Kan en industriventilator erstatte klimaanlægget fuldstændigt?

På værksteder, lagre og halvåbne produktionsområder, normalt ja. I rum, der kræver kontrolleret temperatur, fugtighed eller filtrering, såsom elektronikmontage eller farmaceutisk emballage, nr. Disse rum har brug for mekanisk køling, uanset hvor meget luft der bevæger sig.

Vil en industriventilator fungere i et lukket rum uden vinduer?

Det vil afkøle folk, men rummet vil langsomt varmes fra motortab og beboervarme. Tilføjelse af et dørgitter, et væggaffel eller en kanaludsugningsvej gør den samme ventilator til en effektiv ventilationsanordning og giver et målbart temperaturfald.

Hvorfor føles min ventilator varm efter en times løb?

Fordi den recirkulerer sin egen varme plus rummets interne varmebelastning. Luftstrålen er uændret i hastighed, men højere i temperatur. At give en udstødningsvej på mindst 80 procent af indsugningsområdet eliminerer normalt problemet.

Hvilken størrelse industriventilator passer til et 30 m2 rum?

Med 3 m loft er volumen ca. 90 m3. Ved 20 luftskift i timen har du brug for ca. 1.800 m3/t. En 450 mm højhastigheds gulv- eller vægventilator dækker det nemt, og en 600 mm enhed giver reservekapacitet til varme eftermiddage.

Fungerer industrielle ventilatorer i fugtige klimaer?

Ja, og bedre end fordampningskølere, fordi deres ydeevne ikke afhænger af fordampning til rumluften. Under fugtige forhold er den korrekte strategi luftbevægelse på beboerniveau plus drevet udstødning for at fjerne varme og fugt ved kilden.

At matche en ventilator til et rum: Hvad skal specificeres, og hvordan man bestiller

Et nyttigt specifikationsark for en industriventilator indeholder seks linjer: luftstrøm i m3/h ved fri luft og ved det faktiske statiske tryk, motortype og nominel indgangseffekt, forsyningsspænding og frekvens, beskyttelsesklasse og isolationsklasse, støjniveau i dB(A) ved en angivet afstand og monteringsarrangement. Leverandører, der kan citere alle seks, bygger normalt selv produktet.

Aksialventilatorer til generel rumkøling, vægmonterede udsugningsenheder til røg- og varmefjernelse, kanalventilatorer til skjult ventilation og store loftsventilatorer med langsom hastighed til store volumener udgør det praktiske sortiment. Det rigtige valg følger direkte af de ni størrelsesfigurer ovenfor, ikke af størrelsen på den ventilator, der tilfældigvis var på promovering.

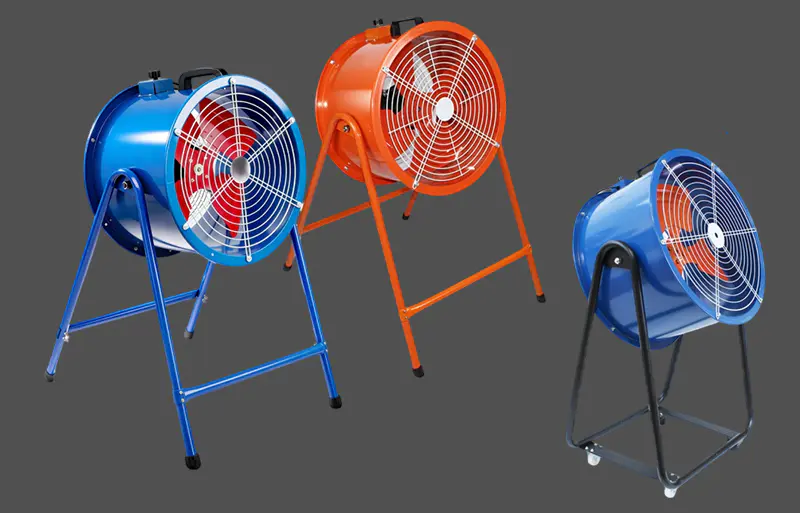

Eftermonteret aksial flowventilator til industriel køling Giver retningsbestemt luftstrøm fra 3.000 til 24.500 m³/t med hældningsjustering og valgfri trinløs hastighedskontrol til værksteder og store åbne rum. Se produkt →

Vores fabrik har fremstillet motorer siden 1993 og ventilationsudstyr ved siden af dem, med ISO9001 kvalitetsstyring og CE- og CCC-certificerede produkter. Hvis du sender os rummets dimensioner, varmebelastningen og støjgrænsen, vender vi tilbage med en ventilatormodel, dens motorspecifikation og en ærlig erklæring om, hvilken luftstrøm den vil producere i din bygning i stedet for på en testbænk.
